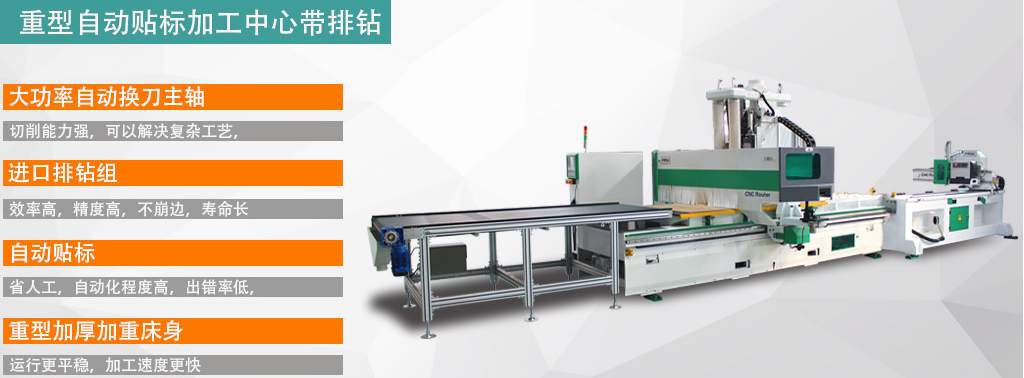

P5重型自動貼標加工中心加排鉆是一款集自動貼標,自動上料,自動加工,自動下料功能于一體的高端板式家具自動化生產設備,并且此款機型在原有CA48-F標準加工中心加排鉆加自動上下料的基礎上進行了配件升級,是目前行業內頂配的高端機器,這個設備后端專門對接通過式五面鉆和六面鉆。
功能特性:
1,重型數控開料加工中心,機身重型結構設計,時效處理,長久使用不變形,保證了機械精度。
2,適合重力切削,選用知名品牌零部件,性能穩定。
3,機器人控制界面設計人性化,操作方便,操作員經簡單培訓即可上崗,無需技術工人,設備動作速度快,效率高,可 實現產能飛躍。
4,可實現自動上下料,優化開料,打垂直孔,自動下料一氣完成,工序無間斷,實現效率產出最大,相比傳統開料方式,節省人工,只需要一人操作,甚至一人可操作多臺設備,零錯誤率,操作簡單效率大幅度提高。
5,可選配自動貼標,在設備主體進行數控開料幾打孔的同時,預先識別板材并將相應的條碼自動黏貼到板材上,全過程 無 需人員干預,避免人工失誤。
二、配置參數:
參數 | 配置 | |||
加工尺寸 范圍 | X軸 | 0~1220mm(可定制) | 控制系統 | 臺灣臺達/新代 |
Y軸 | 0~2440mm(可定制) | 伺服驅動 | 臺達/安川 | |
Z軸 | 0~200mm(可定制) | 減速機 | 法國摩多利或日本新寶 | |
最大進給 速度 | X、Y軸 | 80m/min | 傳動形式 | XY軸齒條/Z軸絲桿 |
Z軸 | 25m/min | 直線導軌 | 臺灣精密線性導軌 | |
定位精度 | ±0.05mm | 主電氣元件 | 法國施耐德 | |
實際加工速度 | 0~25m/min | 主氣動元件 | 臺灣亞德客 | |
主軸參數 | 意大利9.5KW換刀主軸 | 臺面結構 | 雙層分區吸附(鋼板+硅膠板) |
三、本機特點:
1. 厚壁大方管龍門及立柱、重型滿焊床身,回火熱處理并且噴砂,設備經久耐用不變形;
2. 鋼板與硅膠板復合雙層真空吸附臺面,真空腔高強度臺面更穩定,超強吸附力;Z軸端部支撐等優化結構設計,整機設計科學合理,符合重型機床設計標準;
3. 意大利主軸、高版本工控系統、研磨級斜齒條、大尺寸臺灣精密方軌、西門子開關按鈕、施耐德電氣件等,高端配置可靠性高;
4. 本型大板套裁CNC,可承受高強度滿負荷運行,配套自動貼標機進行大板套裁下料,適合組建板式家具智能全自動生產流水線。

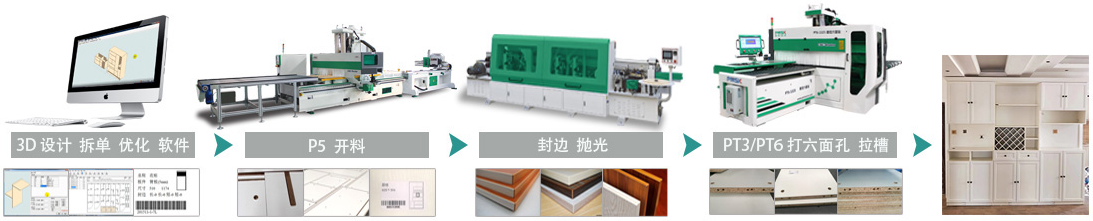

四、應用搭配:
